ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ: ПЕРЕХОД С ТРЕМЯ МУФТАМИ (АЛЛОНЖ/ТРОЙНИК)

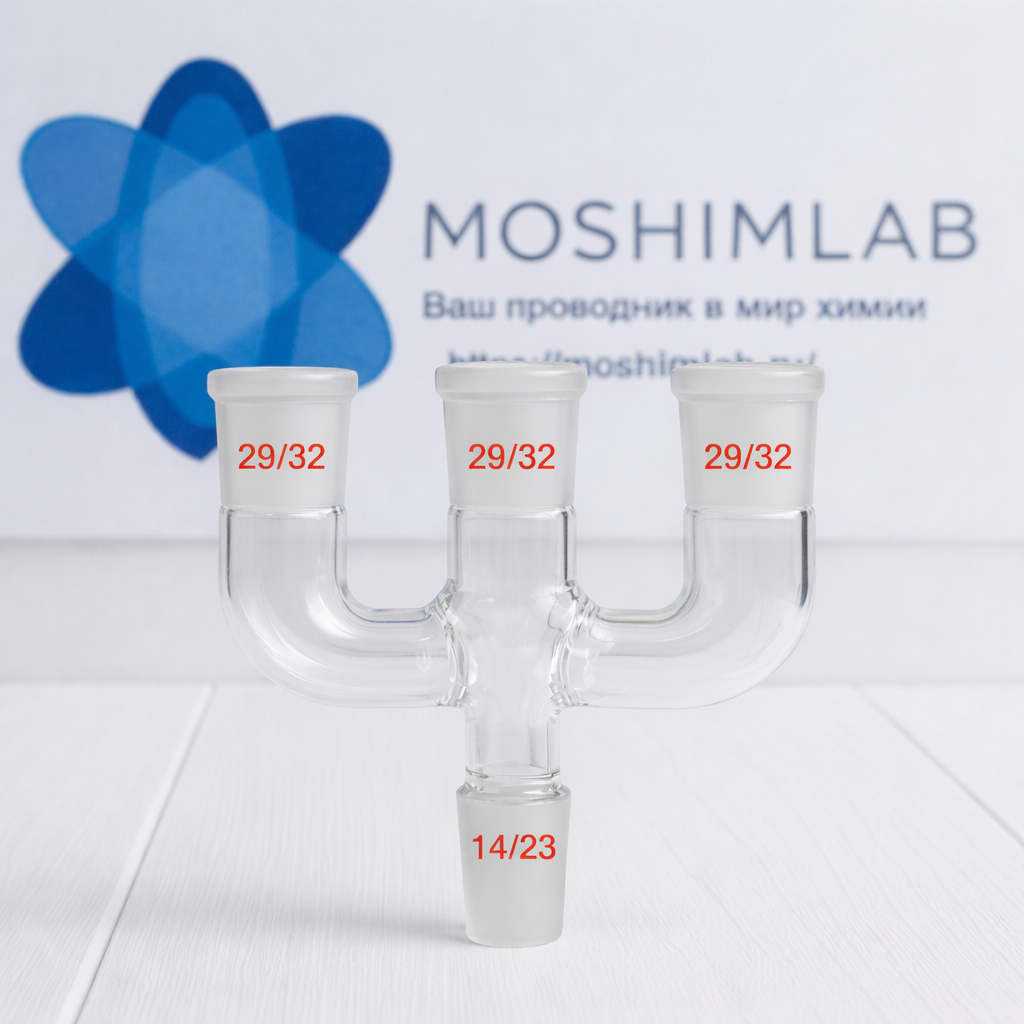

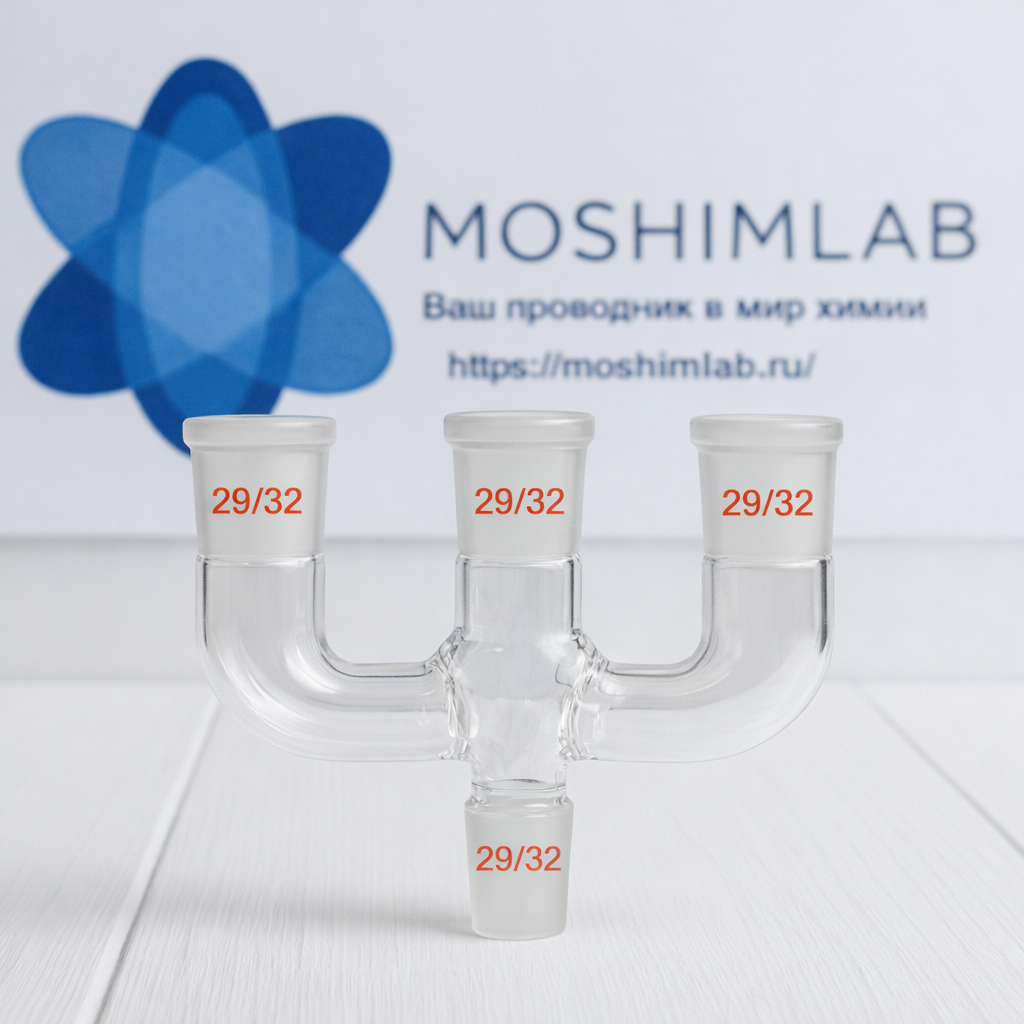

Изделие: Соединительный элемент стеклянный (Т-образный или Y-образный).

Материал: Боросиликатное стекло 3.3 (Boro 3.3).

Соответствие стандартам: ГОСТ 25336-82, ISO 4797, DIN 12257.

1. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Переход с тремя муфтами (внутренними шлифами) предназначен для разветвления потоков или одновременного подключения нескольких функциональных узлов к одной точке реакционной системы. В отличие от стандартных изгибов, данный элемент позволяет интегрировать дополнительные измерительные или дозирующие приборы.

Конфигурация муфт: Все три порта являются муфтами (внутренними шлифами), что требует использования приборов с ответными кернами (внешними шлифами).
Геометрия: * Т-образная: Для перпендикулярного подключения (например, установка термометра над реактором).
- Y-образная: Для разделения потоков жидкости или газа с минимальным гидравлическим сопротивлением.
Материал: Высокопрочное стекло Boro 3.3 с коэффициентом расширения $3.3 \cdot 10^{-6} K^{-1}$ . Обладает исключительной стойкостью к термическому шоку и воздействию горячих кислот/щелочей.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
Тип шлифов	3 × Муфты (взаимозаменяемые конусы)
Доступные размеры NS	14/23, 19/26, 24/29, 29/32
Вакуумная плотность	до $10^{-2}$ мбар (при использовании смазки)
Рабочая температура	от -100 °C до +250 °C
Химическая стойкость	Класс 1 (ISO 719 / DIN 12111)

3. ОБЛАСТИ ПРИМЕНЕНИЯ И ПРИМЕРЫ СБОРОК

Сложная дистилляция: Соединение дефлегматора, холодильника и приемной колбы в одной точке.
Газовые линии: Одновременная подача инертного газа в реактор и отвод паров в ловушку/скруббер.
Термометрия: Центральный порт используется для ввода погружного датчика температуры через адаптер, боковые — для дозирования реагентов.
Вакуумная фильтрация: Подключение вакуумного насоса одновременно к двум фильтрационным установкам (через систему кранов).

4. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ

Герметизация: При работе под вакуумом или с летучими растворителями обязательно нанесение тонкого слоя вакуумной смазки на керны подключаемых приборов.
Фиксация: Из-за наличия трех точек подключения переход испытывает повышенные механические напряжения. Рекомендуется фиксация всех соединений пластиковыми или металлическими зажимами (клипсами) типа «Кек».
Очистка: Допускается мойка в автоматических машинах и стерилизация в автоклаве. Для удаления труднорастворимых осадков использовать подходящие органические растворители или «хромпик».

5. УСЛОВИЯ ПОСТАВКИ («МОСХИМЛАБ»)

Контроль качества: Проверка соосности шлифов и отсутствия внутренних напряжений в стекле.
Упаковка: Ударопрочный индивидуальный короб с ложементом.
Логистика: Оперативная отгрузка со склада в Москве (ул. Изюмская, 49/3) по РФ и СНГ.
Финансовые условия: УСН (без НДС), предоставление паспорта качества по запросу.
