Холодильник обратный шариковый

Холодильник обратный шариковый

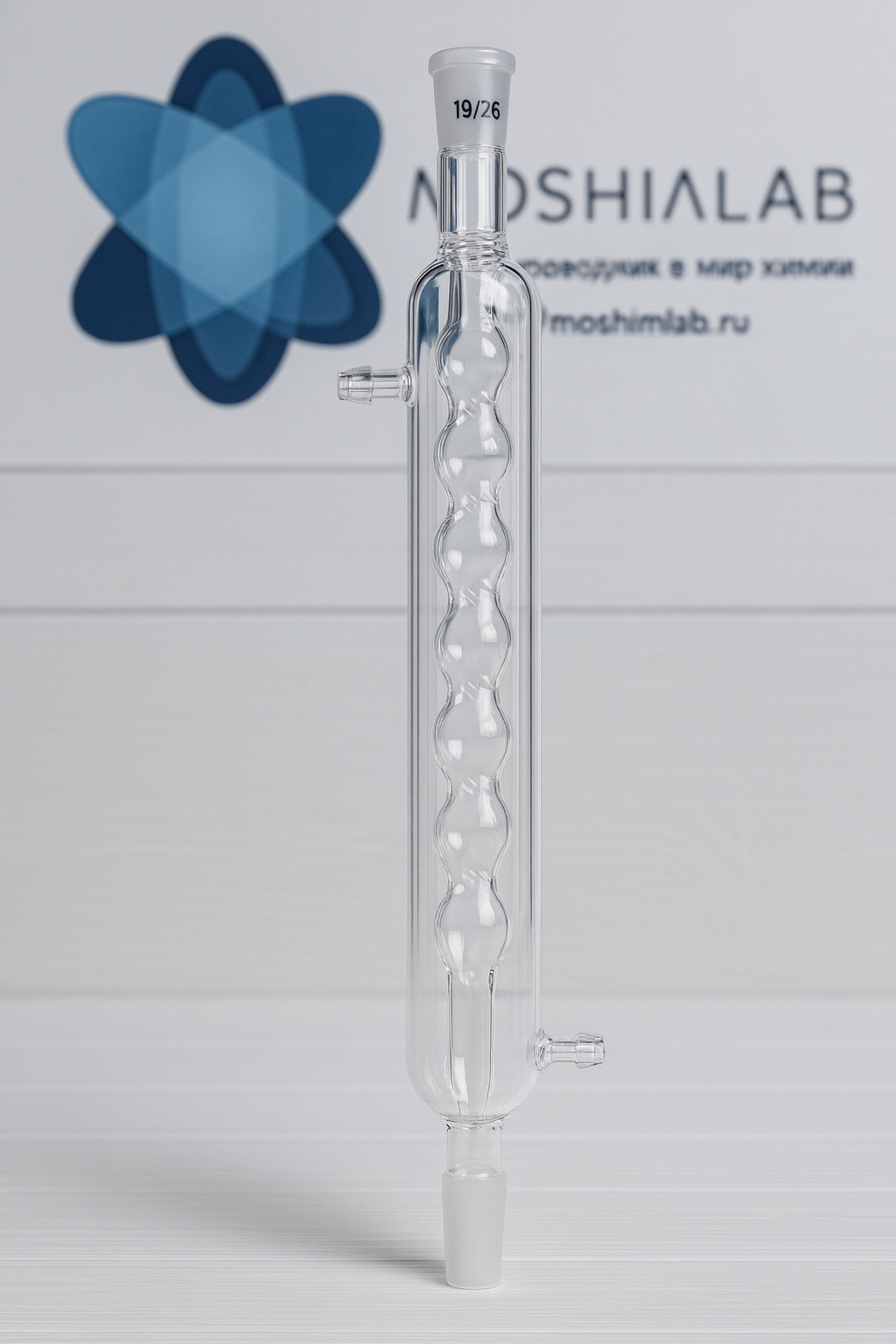

Холодильник обратный шариковый — это тип лабораторного холодильника, который используется для конденсации паров в процессе перегонки, дистилляции и других химических реакций. Он получил свое название из-за серии шарообразных камер, которые увеличивают площадь контакта между парами и охлаждающей поверхностью, что способствует более эффективной конденсации.

Основные характеристики:

• Конструкция: Состоит из последовательности шарообразных сегментов (камер), которые служат для охлаждения паров.
• Материал: Изготовлен из лабораторного стекла, устойчивого к воздействию химических веществ и температур.
• Охлаждение: Подключается к внешнему источнику охлаждающей жидкости (обычно вода), которая циркулирует через холодильник, способствуя охлаждению паров.
• Длина: Обычно доступен в различных длинах (150-400 мм), в зависимости от объема и требований процесса.
• Соединения: Шлифы стандартного размера для подключения к реакционной колбе и системе охлаждения.

Применение:

• Перегонка и дистилляция: Используется для конденсации паров во время этих процессов.
• Ректификация: Применяется для разделения смесей жидкостей в ходе перегонки.
• Рефлюкс: Обеспечивает возврат конденсированных паров в реакционную емкость для продолжения реакции.
• Охлаждение летучих соединений: Используется в органической химии, фармацевтике, биохимии и других лабораторных приложениях, где требуется интенсивное охлаждение.

Преимущества:

• Высокая эффективность охлаждения: Шарики создают увеличенную площадь поверхности для конденсации паров, что делает его более эффективным по сравнению с прямыми холодильниками.
• Компактность: Занимает меньше места по сравнению с некоторыми другими типами холодильников при той же эффективности.
• Универсальность: Подходит для широкого спектра лабораторных процессов, включая органические реакции, дистилляцию и перегонку.

Порядок работы:

1. Установка холодильника:

   • Закрепите холодильник вертикально на штативе и подключите его к реакционной колбе через стандартный стеклянный шлиф.
   • Убедитесь, что все соединения герметичны, чтобы предотвратить утечку паров.

2. Подключение системы охлаждения:

   • Подсоедините шланг для подачи охлаждающей жидкости к нижнему патрубку холодильника.
   • Шланг для отвода охлаждающей жидкости подключите к верхнему патрубку.
   • Охлаждающая жидкость (например, вода) будет проходить через шарики, обеспечивая эффективное охлаждение паров.

3. Запуск охлаждения:

   • Включите подачу охлаждающей жидкости через холодильник, убедитесь, что жидкость поступает через нижний патрубок и выходит через верхний.
   • Отрегулируйте поток охлаждающей жидкости для оптимальной производительности.

4. Запуск реакционного процесса:

   • Нагрейте реакционную смесь, чтобы начать испарение. Пары будут подниматься через шарики внутри холодильника.
   • Охлаждающие поверхности шариков способствуют эффективной конденсации паров обратно в жидкость.

5. Конденсация паров:

   • Сконденсированная жидкость стекает вниз и может собираться в приемной колбе либо возвращаться в реакционную емкость (в случае рефлюкса).

6. Окончание работы:

   • Выключите нагрев реакционной колбы.
   • Остановите подачу охлаждающей жидкости, сначала перекрыв подачу и затем отсоединив шланги.
   • Аккуратно снимите холодильник с установки и промойте его после завершения эксперимента.

Преимущества шарикового холодильника:

• Увеличенная площадь теплообмена за счет шариков обеспечивает высокую эффективность конденсации.
• Простой в использовании и подходит для различных лабораторных процессов.
• Эффективен для работы с летучими веществами, которые требуют интенсивного охлаждения.

Этот тип холодильника особенно востребован в лабораториях, где важна эффективность охлаждения при минимальных затратах места.
