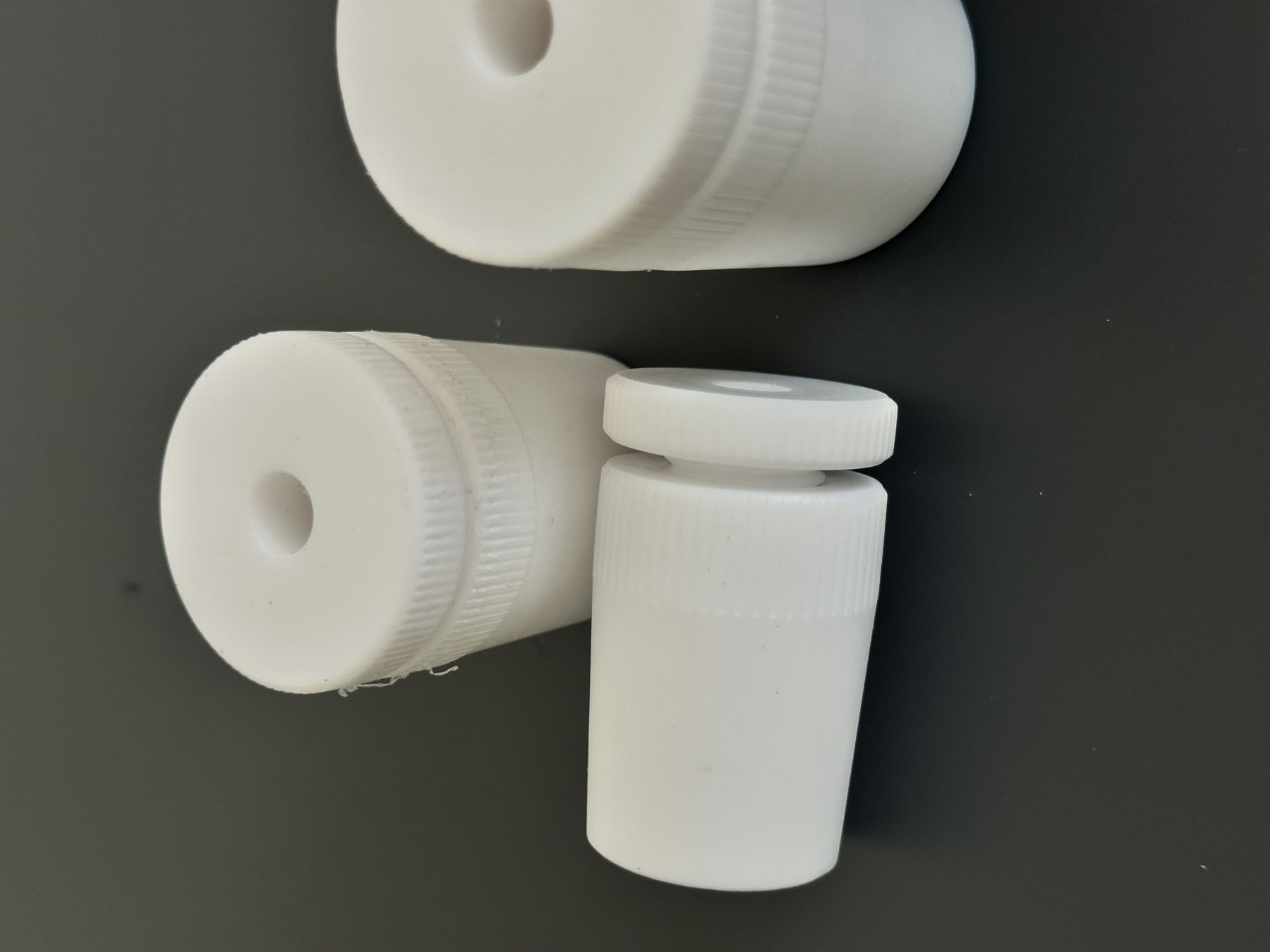

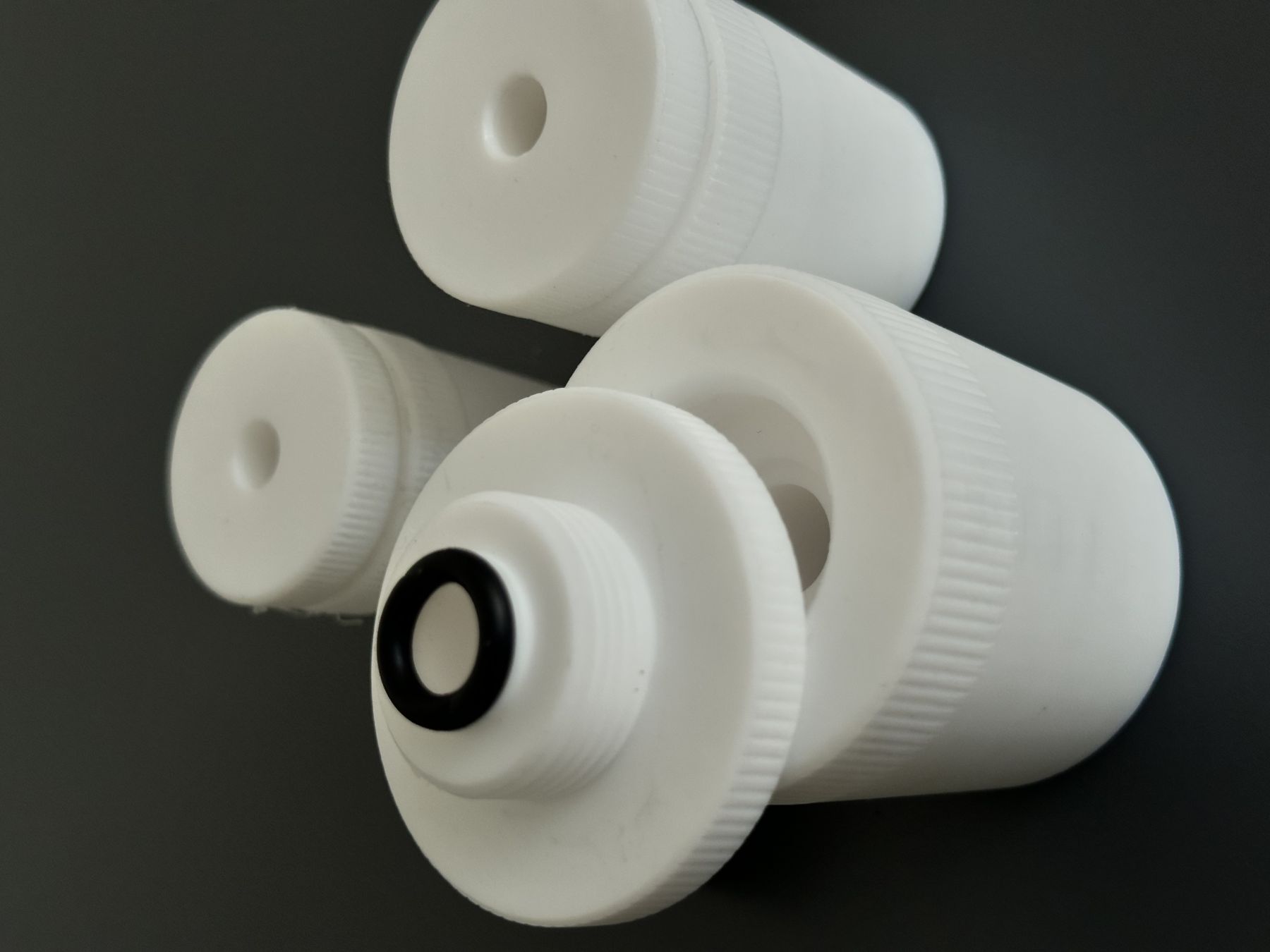

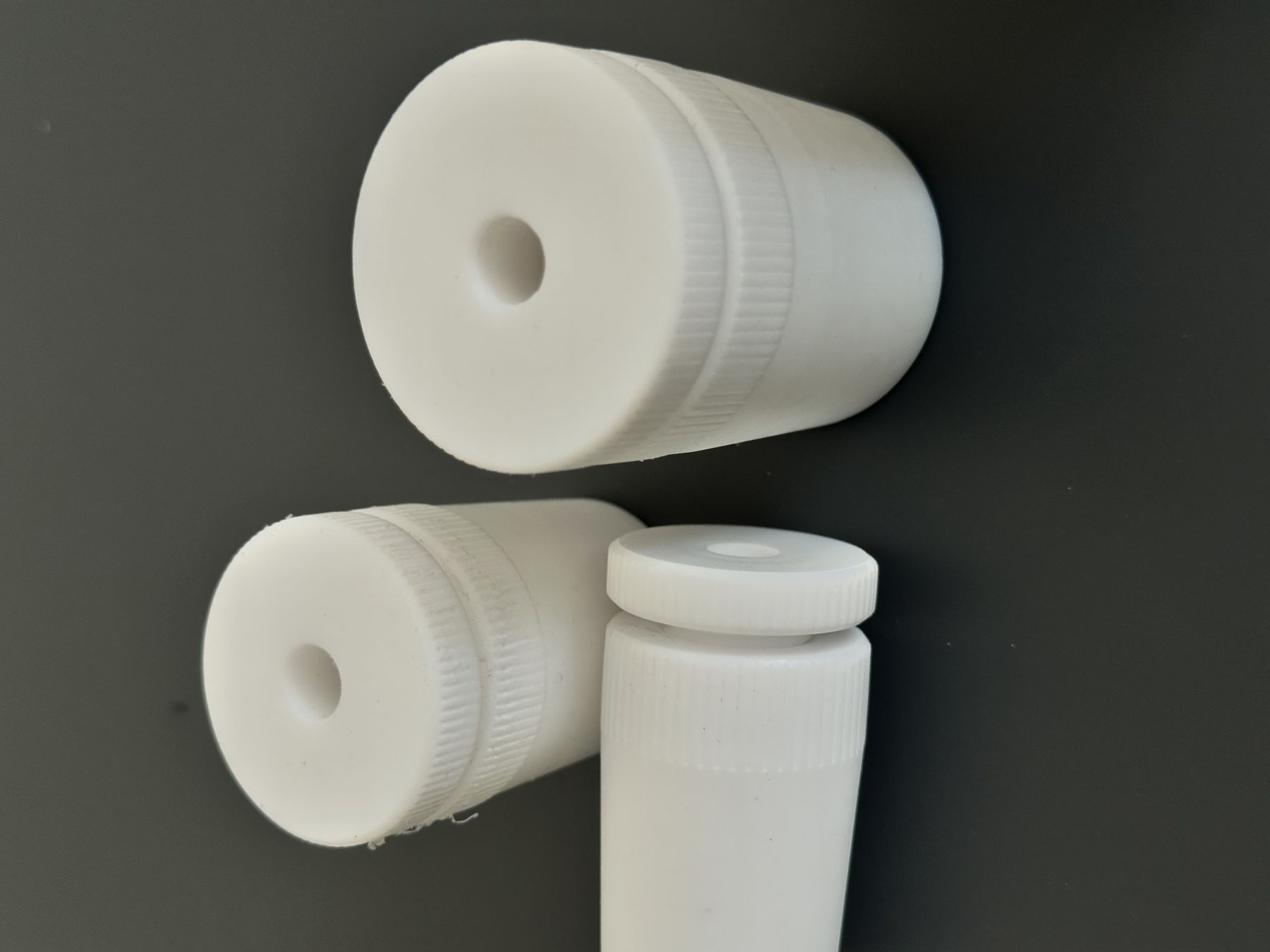

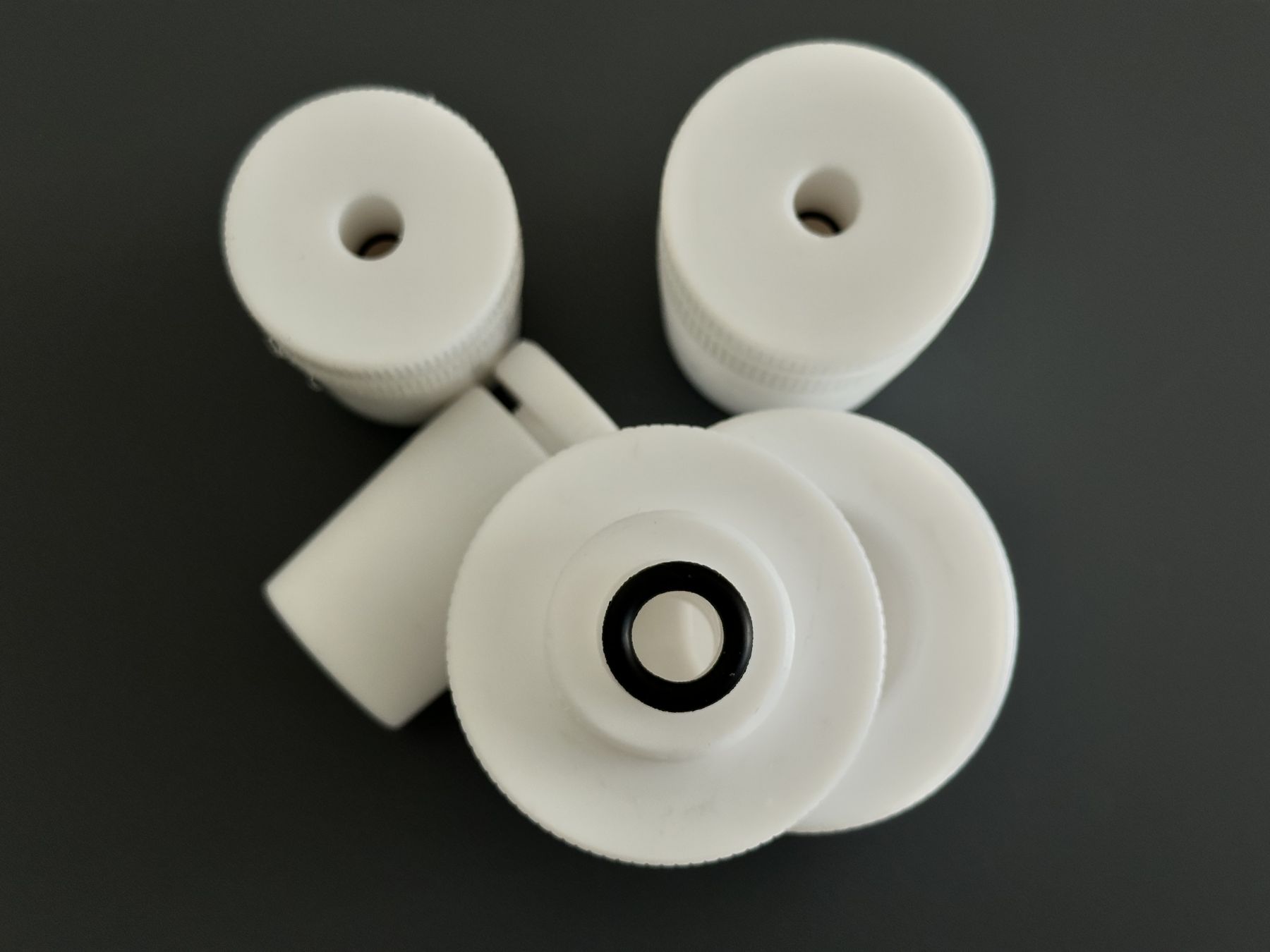

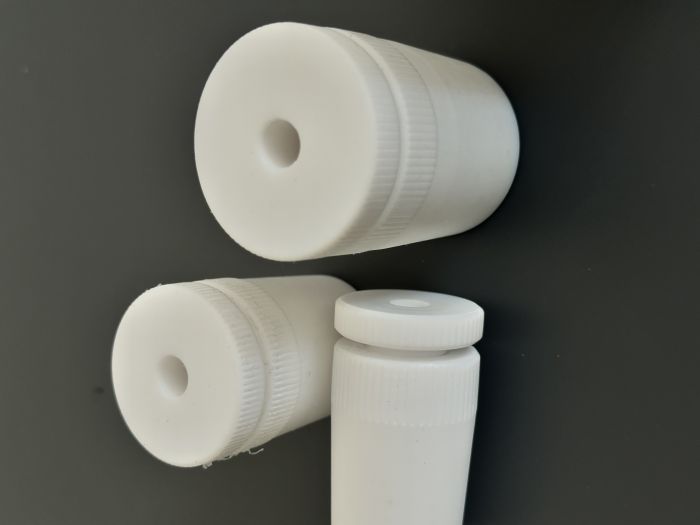

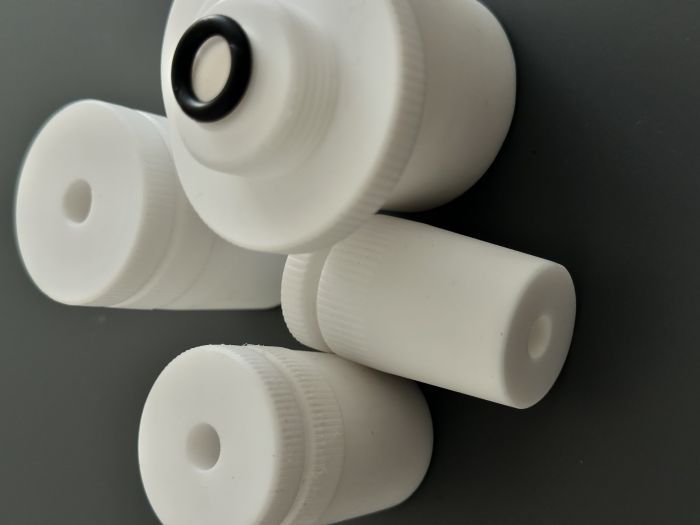

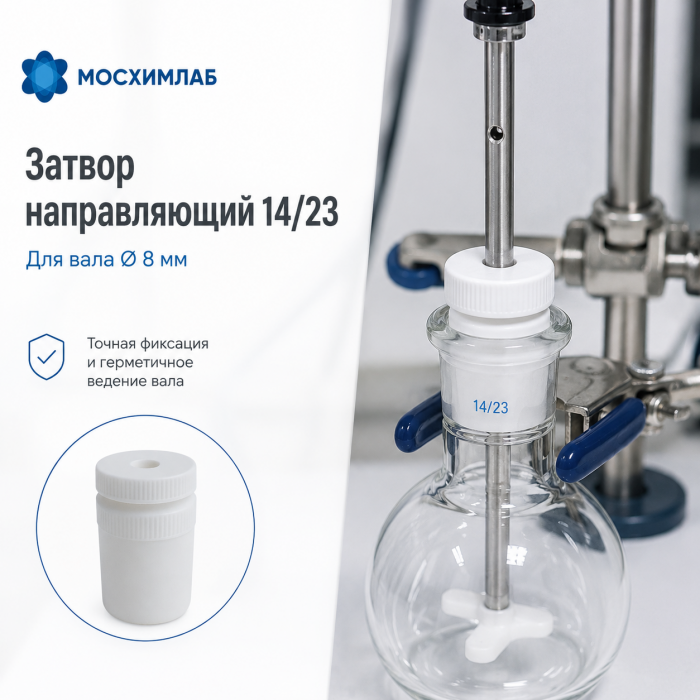

Затвор направляющий фторопластовый (PTFE)

Для верхнеприводных мешалок · Лабораторное и промышленное исполнение

Направляющий затвор из PTFE — ключевой элемент герметичной сборки мешалки. Удерживает вал в заданной оси, исключает люфт и боковое смещение, предотвращает выход паров и жидкостей из реакционного сосуда. Материал — фторопласт-4 (PTFE) — химически инертен к концентрированным кислотам, щёлочам, галогенам и органическим растворителям в диапазоне температур от −100 до +280 °C.

Совместим со всеми стандартными конусами лабораторной посуды. Подходит для длительных непрерывных процессов, работы под вакуумом и в инертной атмосфере.

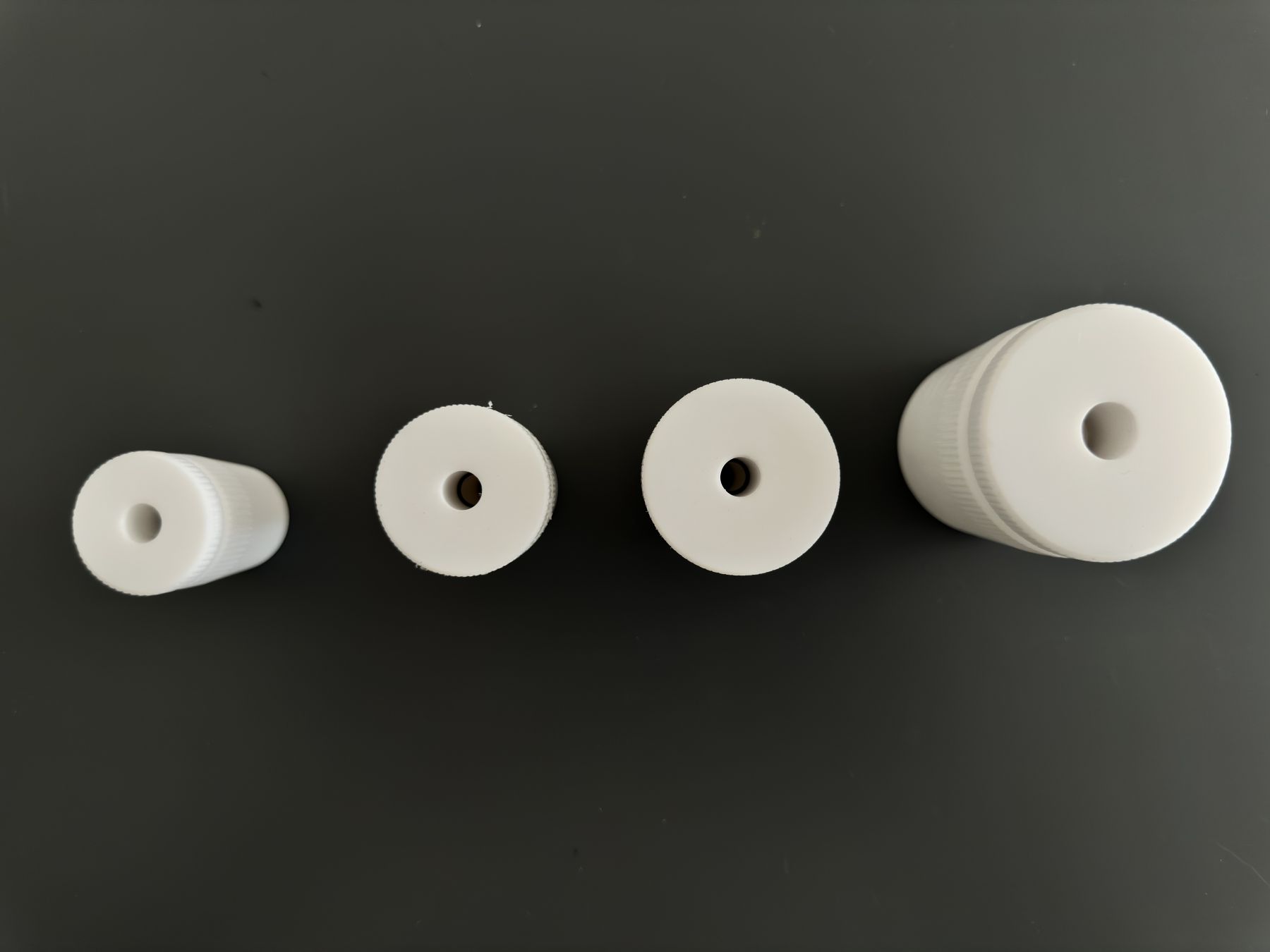

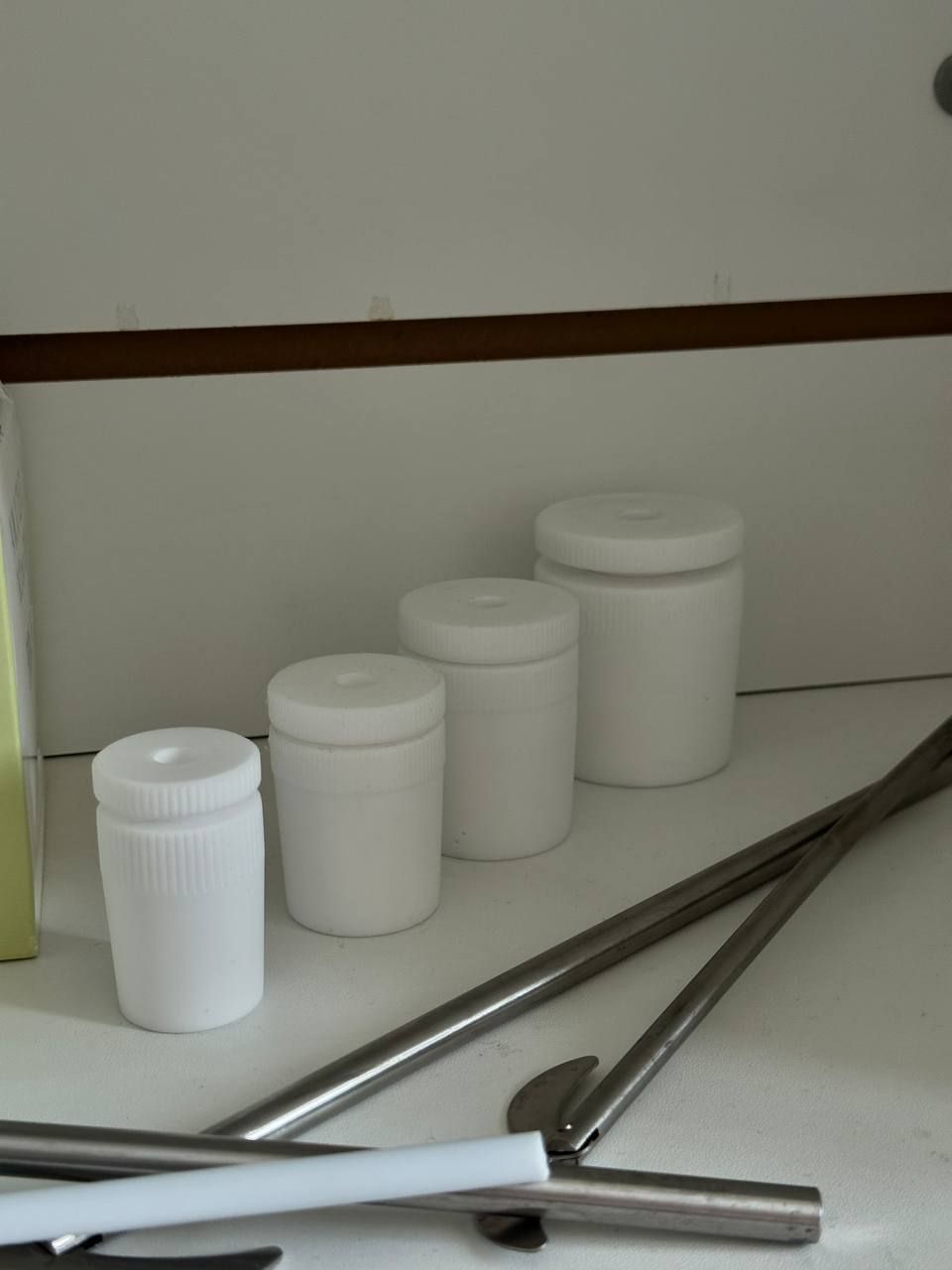

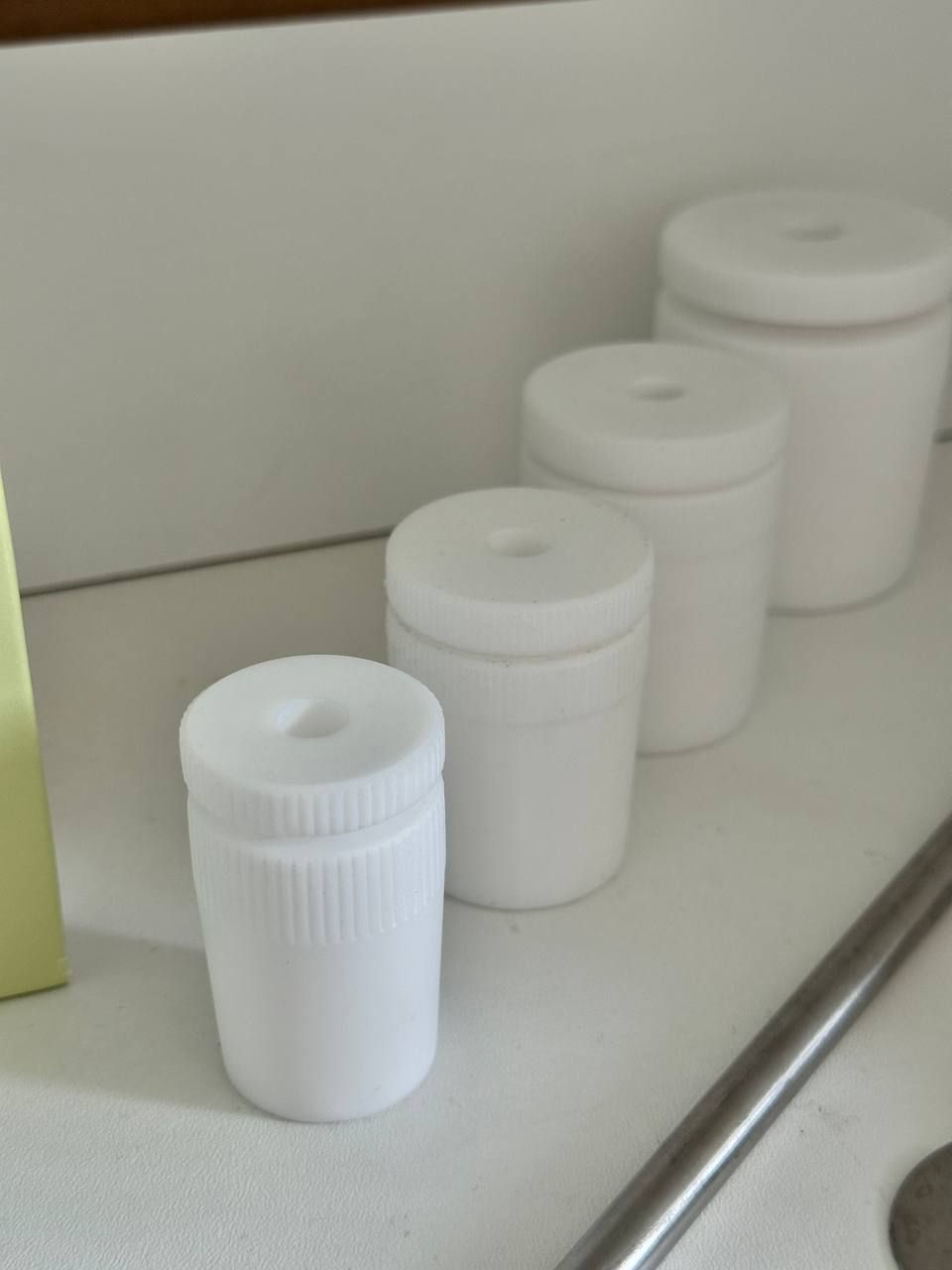

Модельный ряд

Модель	Конус	Диаметр вала	Макс. длина мешалки	Рекомендуемый объём сосуда

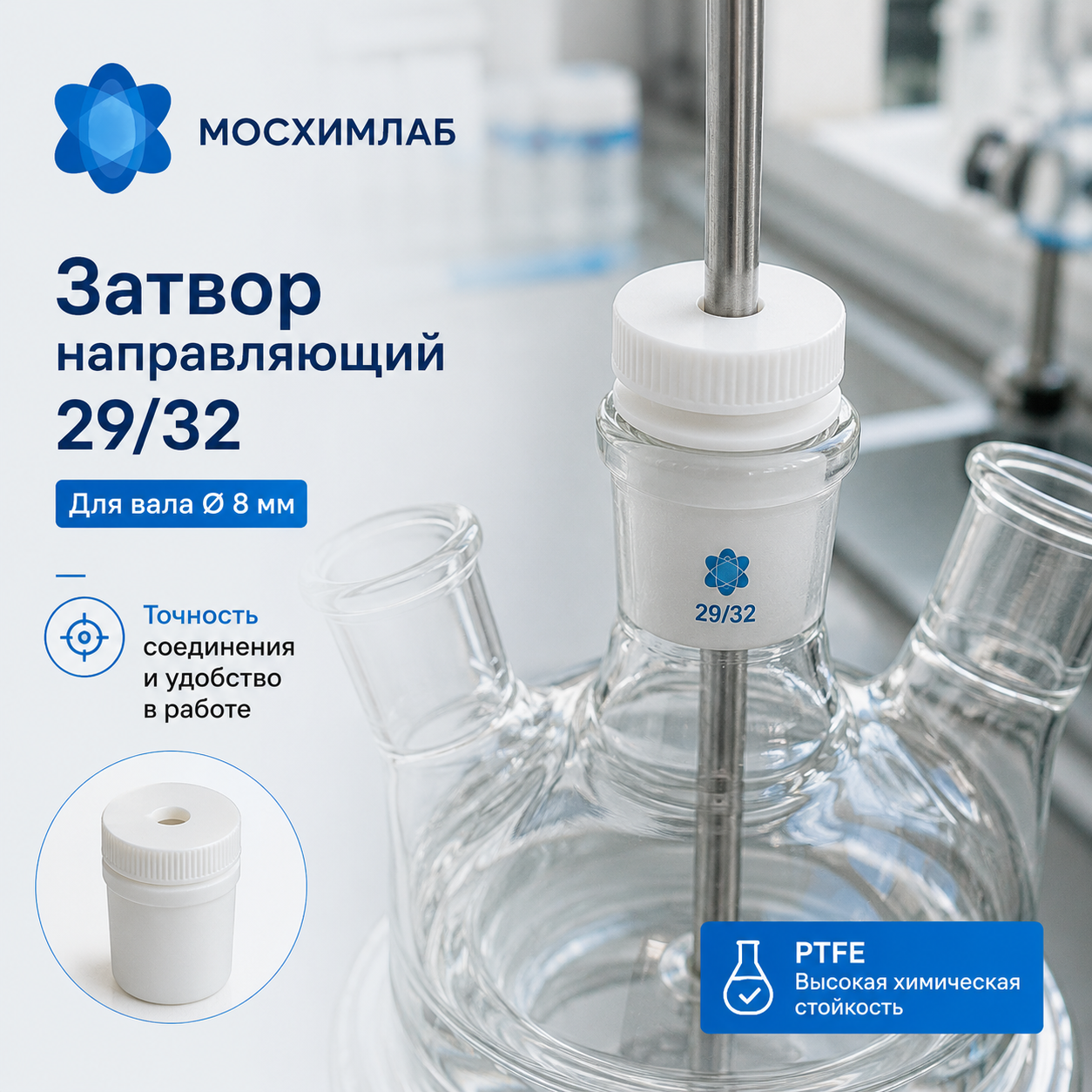

29/32	29/32	8 мм	до 450 мм	250–1000 мл
34/35	34/35	8 мм	до 500 мм	500–3000 мл
40/34	40/34	8 мм	до 550 мм	2–10 л

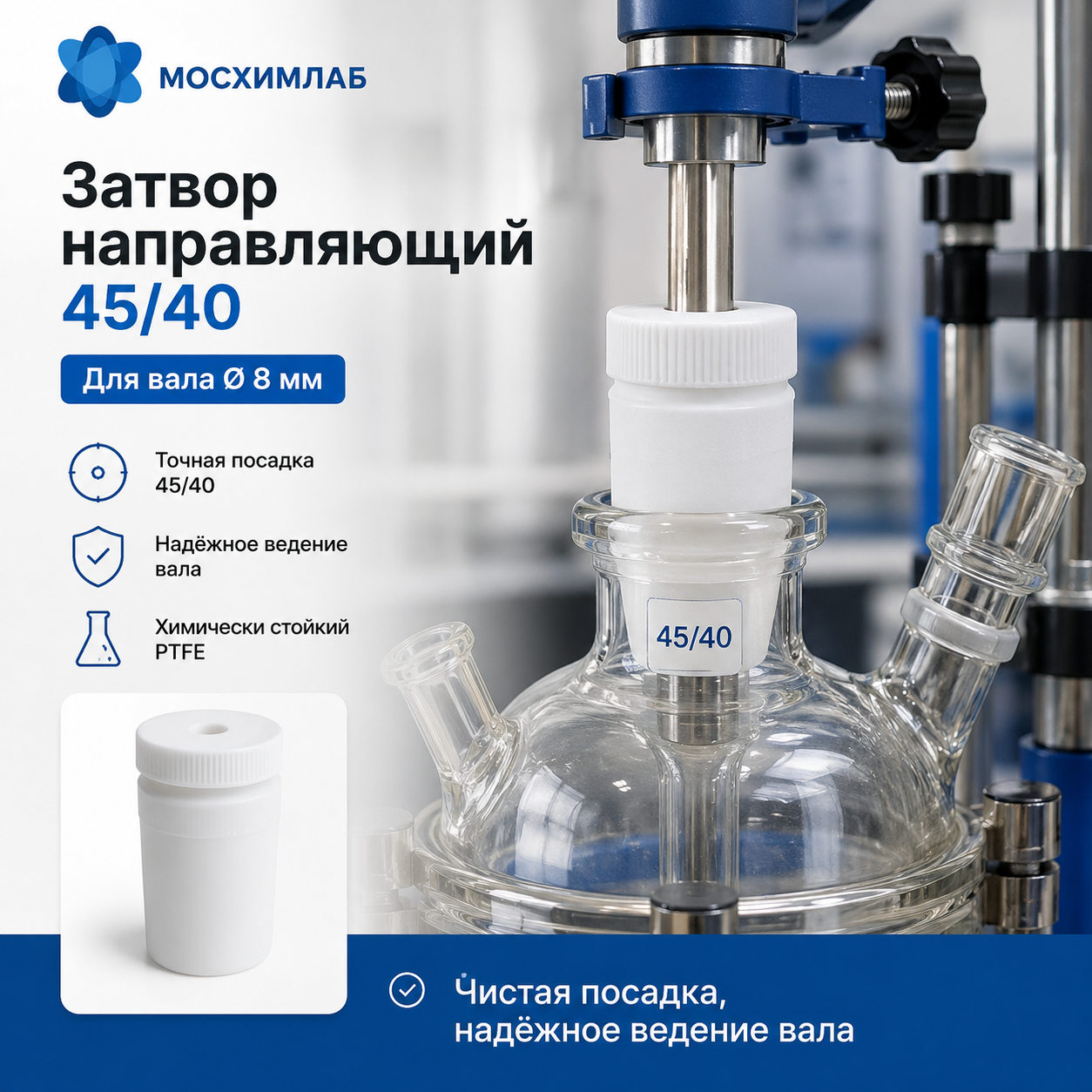

45/40	45/40	8 мм	до 600 мм	5–20 л и более

Технические характеристики

Параметр	Значение
Материал	фторопласт-4 (PTFE, политетрафторэтилен), 100 %
Диаметр вала	8 мм
Рабочий температурный диапазон	−100 °C … +280 °C
Химическая стойкость	концентрированные кислоты (HCl, H₂SO₄, HNO₃, HF), щёлочи, органические растворители, галогены
Коэффициент трения	0,04–0,10 (один из наименьших среди полимеров)
Поверхность	гладкая, не смачиваемая, устойчива к налипанию
Режим работы	непрерывный, включая работу под вакуумом и в инертной атмосфере
Износостойкость	высокая при длительной эксплуатации и вибрационных нагрузках

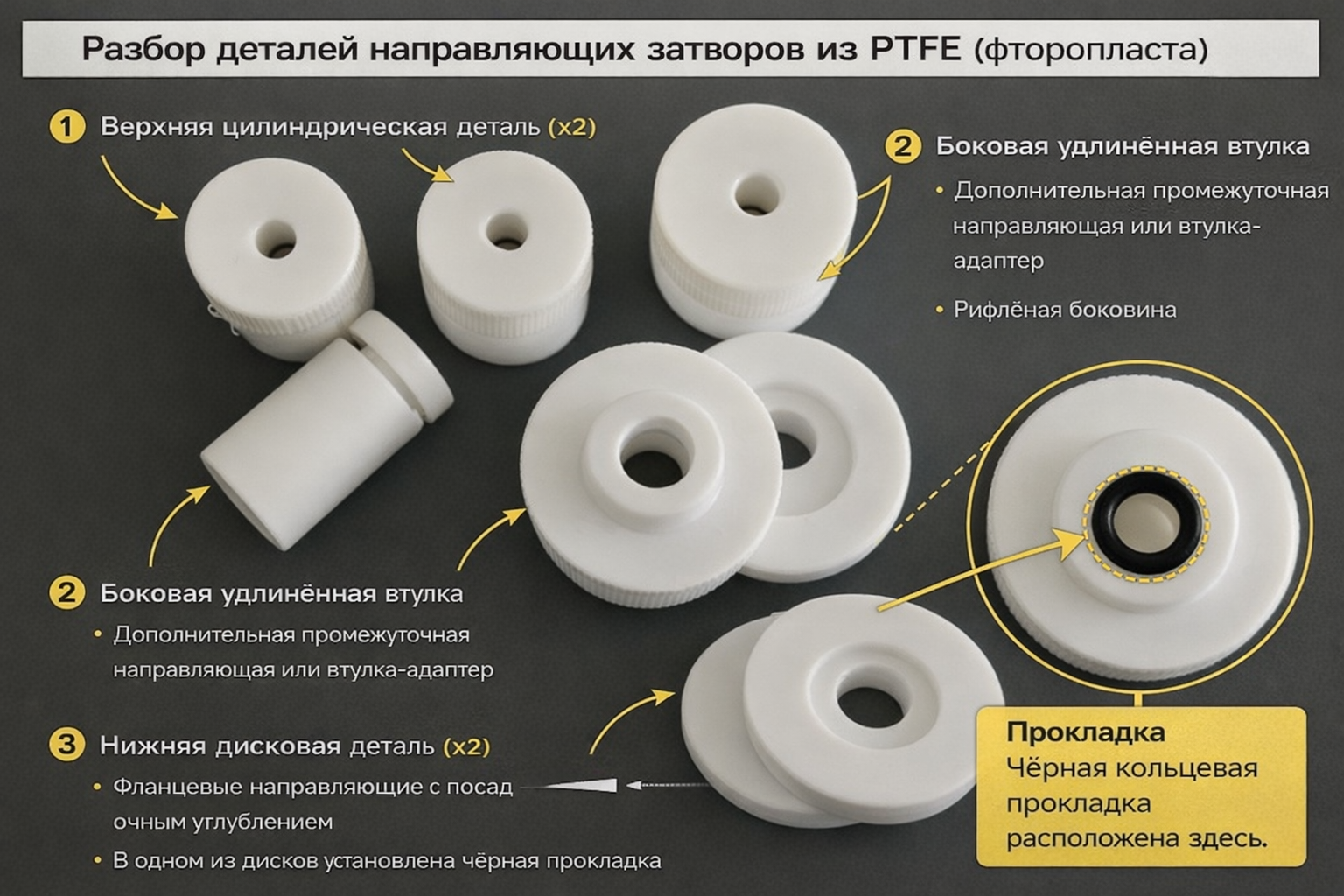

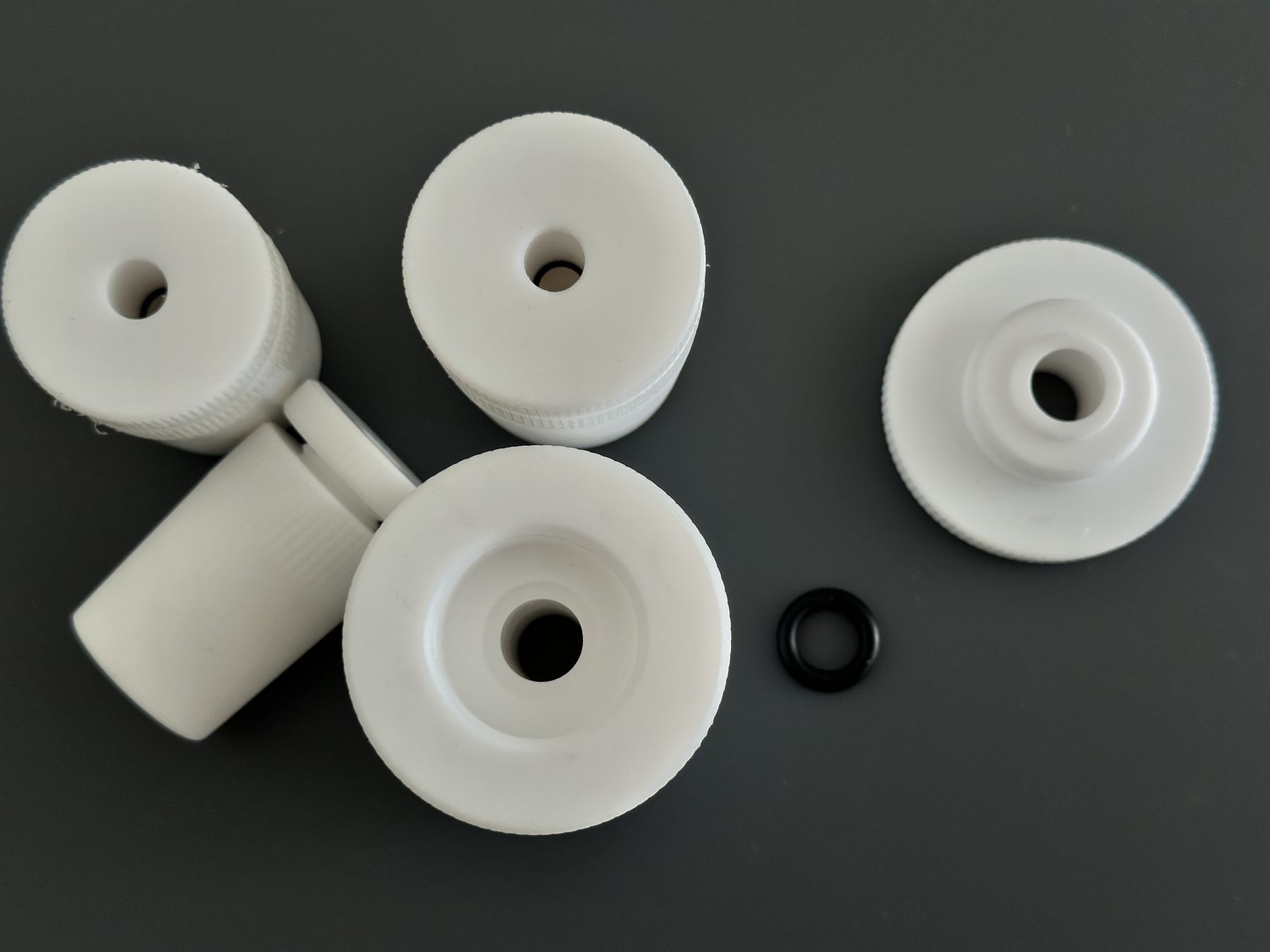

Функции в сборке мешалки

Центрирование вала Фиксирует вал строго по оси реакционного сосуда. Исключает радиальное биение, боковые нагрузки на подшипники привода и неравномерное перемешивание.

Герметизация Предотвращает выход паров и жидкостей из сосуда — критично при работе с токсичными, летучими и пожароопасными веществами, а также при ведении процессов в инертной атмосфере.

Снижение нагрузки на привод Низкий коэффициент трения PTFE минимизирует механические потери, снижает тепловыделение и увеличивает ресурс двигателя мешалки.

Область применения

Химическая и нефтехимическая промышленность Синтез, смешение и растворение в агрессивных средах. Совместим с концентрированными кислотами, галогенсодержащими растворителями и хлорированными углеводородами.

Фармацевтика и биотехнологии Инертность PTFE исключает загрязнение реакционной среды продуктами износа. Подходит для GMP-производства и работы в стерильных условиях.

Научные исследования Работа под вакуумом, в токе инертного газа, при низких и высоких температурах. Совместим с любыми стандартными конусами лабораторной посуды.

Спецхимия и опытные производства Длительные непрерывные процессы с вязкими средами, суспензиями и высококонцентрированными растворами.

Как выбрать модель

Шаг 1 — диаметр вала. Все модели рассчитаны на вал диаметром 8 мм — стандарт для верхнеприводных лабораторных и промышленных мешалок.

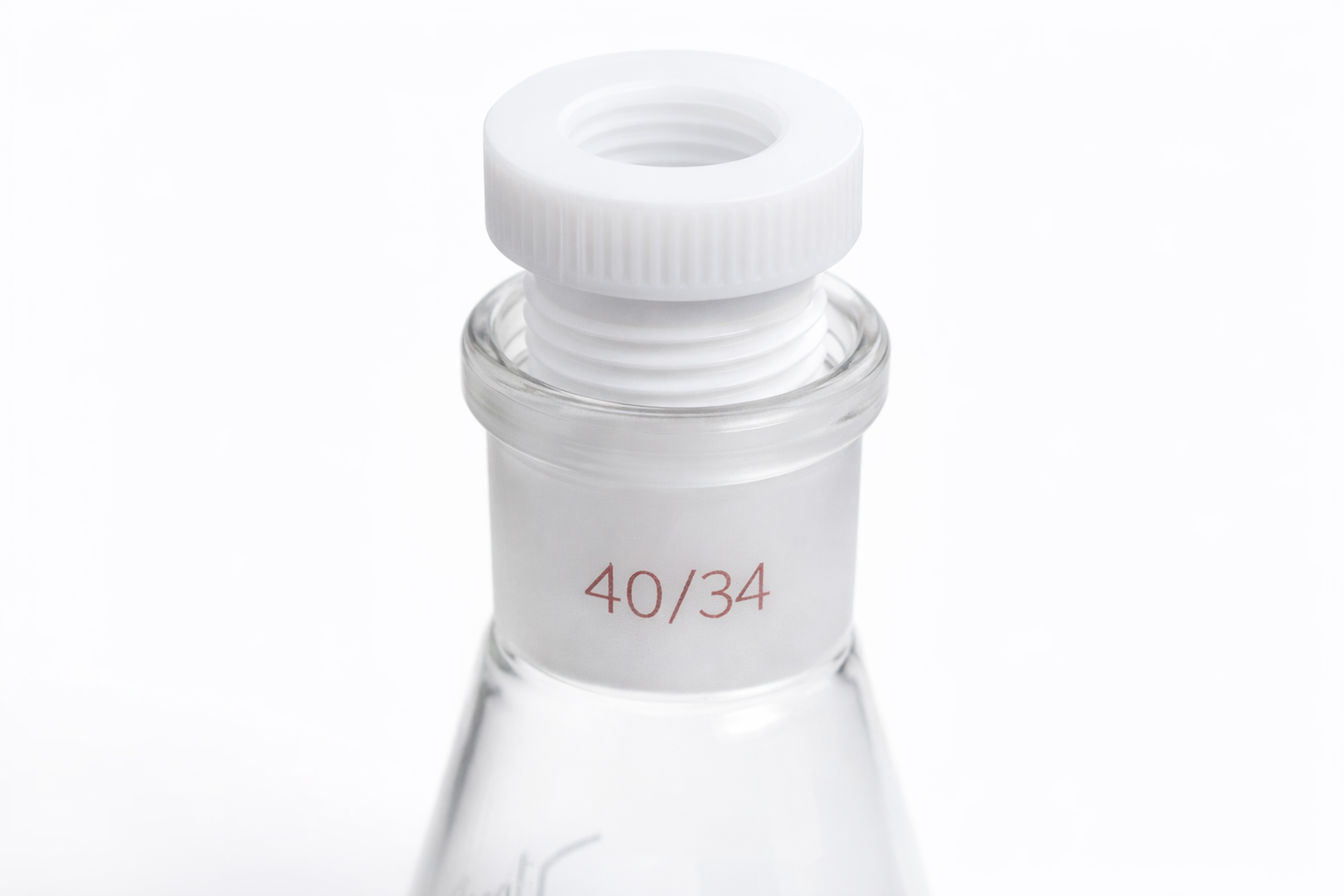

Шаг 2 — конус посуды. Модель подбирается по стандартному конусу колбы или реактора: 29/32, 34/35, 40/34 или 45/40.

Шаг 3 — длина мешалки. Чем длиннее и тяжелее мешалка, тем выше боковая нагрузка на затвор — выбирайте модель с соответствующей максимальной длиной.

Шаг 4 — вязкость среды. При работе с вязкими суспензиями и пастами используйте модели 40/34 или 45/40 с увеличенной опорной поверхностью.

⚠ Неверно подобранный затвор приводит к утечкам, биению вала и преждевременному износу привода. При нестандартных параметрах — обратитесь к менеджеру.

Форма поставки

Срок отгрузки: от 1 рабочего дня со склада в Москве. Возможен подбор нестандартного исполнения под конкретный вал и сосуд.

Назначение

Мешальник с двумя лопастями и фторопластовым покрытием предназначен для:

получения эмульсий из плохо смешивающихся компонентов;

подъёма осадка со дна сосуда;

быстрого и равномерного перемешивания маловязких веществ;

проведения непрерывных и длительных процессов.

⚠ Не рекомендуется для сильно вязких сред и для систем с содержанием твёрдых частиц более 10%.

Ключевые характеристики

Интенсивное перемешивание и циркуляция — обеспечивает равномерное распределение компонентов.

Энергоэффективность — низкие затраты энергии даже при работе на высоких оборотах.

Подъём твёрдых частиц — лопасти формируют поток, захватывающий материал со дна.

Фторопластовое покрытие (PTFE) — химическая инертность, устойчивость к агрессивным реагентам, лёгкая очистка.

Области применения

Лабораторные и пилотные реакторы

Химические и фармацевтические процессы

Производство эмульсий и суспензий

Исследовательские установки с длительным временем перемешивания

Преимущества конструкции

Высокая эффективность в средах низкой и средней вязкости

Оптимальная форма лопастей для стабильной циркуляции

Устойчивость к химическим веществам и коррозии

Длительный срок службы за счёт PTFE-покрытия

Поставка и заказ

Компания «Мосхимлаб» поставляет мешальники для верхнеприводных установок:

стандартные типоразмеры с 2-лопастной геометрией;

покрытие PTFE для защиты от химически активных веществ;

срок поставки — от 1 рабочего дня;

полный пакет документов: договор, счёт, УПД, сертификаты.

Свяжитесь с нашими специалистами, чтобы подобрать мешальник под ваш объём сосуда и параметры среды.
